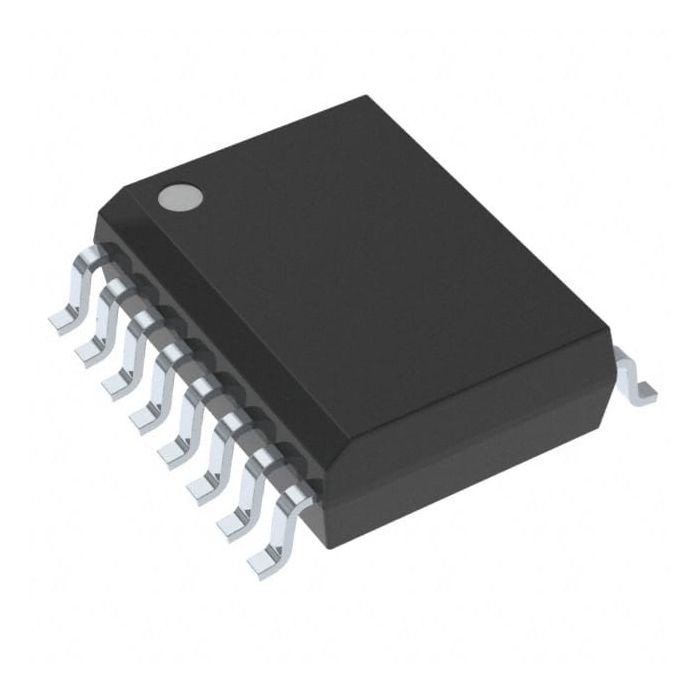

2.5KV 3はデジタルOptoアイソレーターADM2483BRWZ RS422/RS485 16SOICを運ぶ
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | ADM2483BRWZ |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 技術 | 磁気カップリング | タイプ | RS422、RS485 |
|---|---|---|---|
| 隔離された力 | いいえ | チャネルの数 | 3 |
| 入力-側面1/Side 2 | 2/1 | チャネル タイプ | 二方向 |
| 電圧-分離 | 2500Vrms | 共通モード一時的な免除（分） | 25kV/µs |
| データ転送速度 | 500kbps | 伝搬遅延のtpLH/tpHL （最高） | - |
| 脈拍幅のゆがみ（最高） | - | 上昇/落下の時間（タイプ） | 600ns、600ns （最高） |
| 電圧-供給 | 3V、5V | 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | 16-SOIC （0.295"、7.50mmの幅） |
| 製造者装置パッケージ | 16-SOIC | ||
| ハイライト | 2.5KVデジタルのOptoアイソレーター,3チャネルのデジタルOptoアイソレーター,ADM2483BRWZ |
||
製品の説明
ADM2483BRWZ DGT ISO 2.5KV RS422/RS485 16SOIC Analog Devices Inc。
プロダクト細部
概説
ADM2483differentialバス トランシーバーはバランスをとられた、分岐バス送電線の二方向のデータ通信のために設計されている統合された、ガルバニックに隔離された部品である。それはANSI EIA/TIA-485-AおよびISO 8482に: 1987年従う（E）。アナログ装置のiCouplerの技術を使用して、ADM2483は単一のパッケージに3チャネルのアイソレーター、3州の差動ライン・ドライバ、および差動入力受信機を結合する。装置の論理の側面は5ボルトまたは3ボルトの供給と動力を与えられ、バス側面は5 V供給だけを使用する。
特徴
電気データ分離を用いるRS-485トランシーバー: 1987年はANSI TIA/EIA RS-485-AおよびISO 8482に従う（E）
500キロビット/秒のデータ転送速度
率限られた運転者の出力を殺害した
低い電力操作:2.5 mA最高
5ボルトか3つのV操作（VDD1）のために適した
高い共通モード一時的な免除:>25 kV/μs
本当のフェイル・セイフ受信機の入力
雑談なしのパワーアップ/パワー保護
バスの256のノード
熱操業停止の保護
安全および規制当局の許可
ULの認識:UL 1577ごとの1分の2500ボルトrms
CSAの構成の引受通知#5A
IEC 609501 800ボルトrms （基本）、400ボルトrms （補強した）
一致のVDEの証明書
DIN V VDE V 0884-10 （VDE V 0884-10）:2006-12年
VIORM= 560 Vのピーク
実用温度範囲:−40°Cへの+85°C
適用
低い電力RS-485/RS-422ネットワーク
絶縁インターフェイス
造る制御ネットワーク
分岐データ伝送システム
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | アナログ・デバイセズ |
| 製品カテゴリ | ICの破片 |
| 製造業者 | アナログ・デバイセズ株式会社。 |
| プロダクト部門 | デジタル アイソレーター |
| RoHS | 細部 |
| 数のチャネル | 1つのチャネル |
| 分離電圧 | 2.5のkVrms |
| 分離タイプ | 磁気カップリング |
| データ レート | 500 kb/s |
| 供給電圧最高 | 5.5 V |
| 供給電圧分 | 2.7 V |
| 作動供給現在 | 2.5 mA |
| 最高作動温度 | + 85 C |
| 最低作動温度 | - 40 C |
| 土台式 | SMD/SMT |
| パッケージ場合 | SOIC-16 |
| 包装 | 管 |
| ブランド | アナログ・デバイセズ |
| 開発キット | EVAL-ADM2483EBZ |
| 二重 | 半二重 |
| プロダクト | デジタル アイソレーター |
| 議定書支えられる | RS-485 |
| シリーズ | ADM2483 |
| 操業停止 | 操業停止無し |
| タイプ | RS-485 |
| 単位重量 | 0.023492 oz |
記述
半二重デジタル アイソレーター2.5kV信号Iso 500kbps
