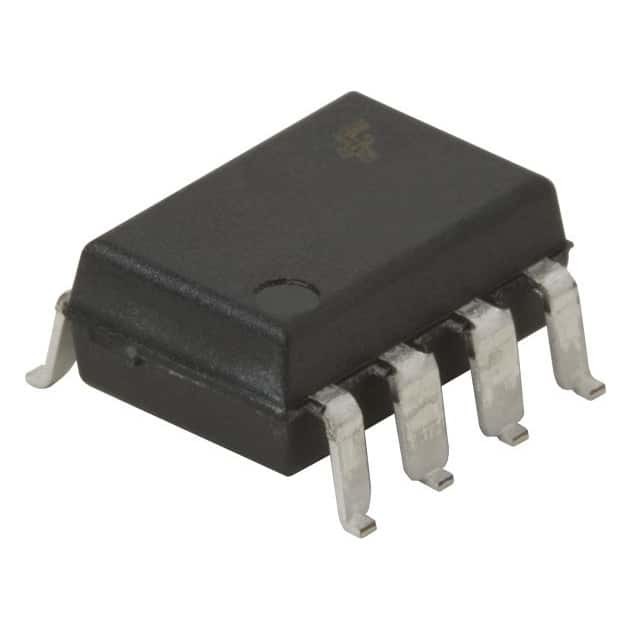

単一チャネルの集積回路IC HCPL2631SD OPTOISO 2.5KV 2CH 8DIP Onsemi
| ブランド名 | onsemi |
|---|---|
| モデル番号 | HCPL2631SD |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| チャネルの数 | 2 | 入力-側面1/Side 2 | 2/0 |
|---|---|---|---|
| 電圧-分離 | 2500Vrms | 共通モード一時的な免除（分） | 5kV/µs |
| 入れられたタイプ | DC | 出力タイプ | 開いたコレクター |
| 現在-出力/チャネル | 50 mA | データ転送速度 | 10Mbps |
| 伝搬遅延のtpLH/tpHL （最高） | 75ns、75ns | 上昇/落下の時間（タイプ） | 50ns、12ns |
| 前方電圧- （Vf） （タイプ） | 1.4V | 現在- （）前方DC （最高） | 30mA |
| 電圧-供給 | 4.5V | 5.5V | 実用温度 | -40°C | 85°C |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | 8-SMD、ガルウィング |
| 製造者装置パッケージ | 8-SMD | ||
| ハイライト | 単一チャネルの集積回路IC,集積回路IC 2.5KV,HCPL2631SD |
||
製品の説明
HCPL2631SD OPTOISO 2.5KV 2CH開いたコル島8DIPのonsemi
プロダクト細部
記述
6N137、単一チャネルHCPL2601、HCPL2611およびHCPL2630はのHCPL2631デュアル・チャネル オプトカプラー850 nm AlGaAS LEDから、strobable出力が付いている非常に高速統合されたフォトディテクターの論理回路に光学的につながれて成っている。この出力はワイヤーで縛られる開いたコレクターか、それにより割り当てるか、または出力を特色にする。つながれる変数は-40°Cへの+85°C.の温度較差に保証される。5mAの最高の入力信号は
13mA （8）の最低の出力流しの流れをからのファン提供しなさい。
特徴
■Veryhighの速度– 10のMBit/s■優秀なCMR – 10 kV/µs
■二重働く電圧480V
■-40°Cへの+85°Cに8のファン・アウト
■論理回路の出力
■Strobableの出力
■ワイヤーで縛られたまたは開いたコレクター
■U.L.は確認した（ファイル# E90700）
適用
■グラウンド ループの除去■LSTTLへのTTL、LSTTLまたは5ボルトCMOS
■ライン受信機、データ伝送
■データ多重型になること
■転換の電源
■脈拍の変圧器の取り替え
■コンピューター周辺インターフェイス
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | onsemi |
| 製品カテゴリ | 論理の出力オプトカプラー |
| シリーズ | - |
| 包装 | 互い違いの包装 |
| 単位重量 | 0.027937 oz |
| パッケージ場合 | 8-SMDのカモメの翼 |
| 入力タイプ | DC |
| 作動温度 | -40°C | 85°C |
| 土台タイプ | 表面の台紙 |
| 出力タイプ | 開いたコレクター |
| 数のチャネル | 2つのチャネル |
| 電圧供給 | 4.5 V | 5.5ボルト |
| 製造者装置パッケージ | 8-MDIP |
| データ レート | 10Mbps |
| 定格出力の流れ | 50mA |
| 現在DC前方最高 | 30mA |
| 電圧分離 | 2500Vrms |
| Vf | 1.4V |
| 上昇落下時間Typ | 50ns、12ns |
| 入力側面1側面2 | 2/0 |
| 共通モード一時的免除分 | 5kV/μs |
| 伝播遅れtpLH tpHL最高 | 75ns、75ns |
| Pd力消滅 | 60 MW |
| 最高使用可能温度 | + 85 C |
| 実用温度範囲 | - 40 C |
| Vf前方電圧 | 1.4 V |
| 分離電圧 | 5000 Vrms |
| 出力現在 | 50 mA |
| 落下時間 | 12 ns |
| 立上り時間 | 50 ns |
| Vr逆電圧 | 5ボルト |
| 前方現在 | 10 mA |
| 一部#別名 | HCPL2631SD_NL |
| パッケージ場合 | SMD-8 |
| 最高コレクター現在 | 50 mA |
機能多用性がある部品
形態、パッケージ、機能多用性がある部品
| Part#製造業者 | 記述 | 製造業者 | 比較しなさい |
| HCPL-2631SV 光電子工学 |
ICの出力オプトカプラー、2要素、2500V分離 | オン・セミコンダクター | HCPL2631SD対HCPL-2631SV |
| HCPL-2631SD 光電子工学 |
ICの出力オプトカプラー、2要素、2500V分離 | オン・セミコンダクター | HCPL2631SD対HCPL-2631SD |
| HCPL2631SV 光電子工学 |
2つのチャネルの論理の出力オプトカプラー、10 Mbpsの表面の台紙、DIP-8 | ロチェスターの電子工学LLC | HCPL2631SD対HCPL2631SV |
| HCPL2631SDV 光電子工学 |
8 Pinすくいデュアル・チャネル高速10のMBit/sの論理回路の出力オプトカプラー（新しい設計のために推薦しないため。新しい同等の部品番号はHCPL26xxM）、1000-REELである | オン・セミコンダクター | HCPL2631SD対HCPL2631SDV |
| HCPL-2631SDV 光電子工学 |
ICの出力オプトカプラー、2要素、2500V分離 | オン・セミコンダクター | HCPL2631SD対HCPL-2631SDV |
記述
論理の出力オプティカルアイソレータ10Mbpsの開いたコレクター2500Vrms 2チャネル5kV/µs CMTI 8-MDIP
オプトカプラー論理の開いたコレクターDC-IN 2-CH 8 Pin PDIP SMDの黒T/R
高速オプトカプラー2Ch 10MBit/s Optocpl論理回路の出力
