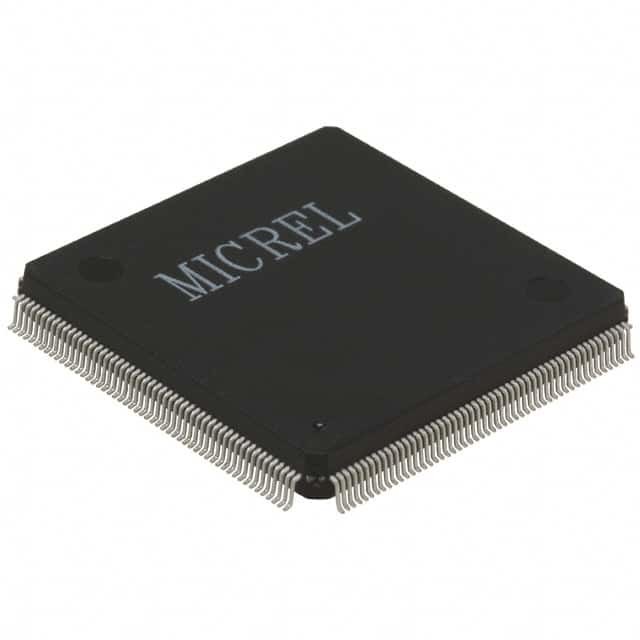

耐久KSZ8999Iの集積回路IC 10/100 208PQFPマイクロチップ・テクノロジー

概説

KS8999は8つの10/100の物理層のトランシーバー、統合された層2スイッチが付いている9つのMAC （メディア・アクセス制御）の単位を含んでいる。装置は2つのモードで動く。最初のモードは8左舷統合されたスイッチであり、第2はMIIによって第9左舷利用できるのの9つの港スイッチとしてある（媒体の独立したインターフェイス）。

特徴

•9港（8+1） 8つの物理層のトランシーバーおよび1つのMII/SNIインターフェイスが付いている10/100の統合されたスイッチ
•内部フレーム・バッファが付いている高度のイーサネット スイッチ
-フレームの緩衝のための破片のSRAMの128Kバイト
- 2.0Gbps高性能の記憶帯域幅
-ワイヤー速度受信および伝達
-統合された住所調べエンジンは、絶対MACが演説する1Kを支える
-自動住所学習、住所老化および住所移動
•高度スイッチ特徴
- 802.1p優先順位および左舷基づいた優先順位を支える
-サポートは基づいたVLANを左舷に取る
- VLANの札のための1536バイト フレームを支える
- DiffServ優先順位を支える、802.1pは優先順位か港によって基づいた優先順位oのブロードキャスト・ストームの保護を基づかせていた
•UTPおよび繊維操作のための証明されたトランシーバーの技術
- 10BaseT、100BaseTXおよび100BaseFX運営方法
- UTPのためのサポートかすべての8港の繊維
-リンク、活動、完全な/半二重のための表示器および速度
-ハードウェア10/100を、完全/半分、フロー制御および自動交渉は基づかせていた
-自動交渉が不具である時個々の左舷強制モード（、100BaseTX双方向通信）
-双方向通信のIEEE 802.3xのフロー制御
-半二重背圧のフロー制御
•MDI/MDI-Xの自動クロスオーバーを支える
•ルーターの塗布のための外的なMACインターフェイス（MIIまたは7ワイヤー）
•紐で縛ることによる管理対象外の操作かシステム・リセット時にEEPROM （再調節された参照回路セクションを見るため）
•広範囲LEDサポート
•2.5Vおよび3.3V入力/出力のための選択の単一2.0V電源
•身体検査を含む900 mA （1.80W）は運転者を送信する
•コマーシャルおよび企業の温度を両方支える
-商業温度較差:0°Cへの+70°C （KS8999）
-産業温度較差:– 40°Cへの+85°C （KS8999I）
•無鉛プロダクトを支える:
-商業温度較差:0°Cへの+70°C （KSZ8999）
-産業温度較差:– 40°Cへの+85°C （KSZ8999I）
•208ピンPQFPパッケージで利用できる
