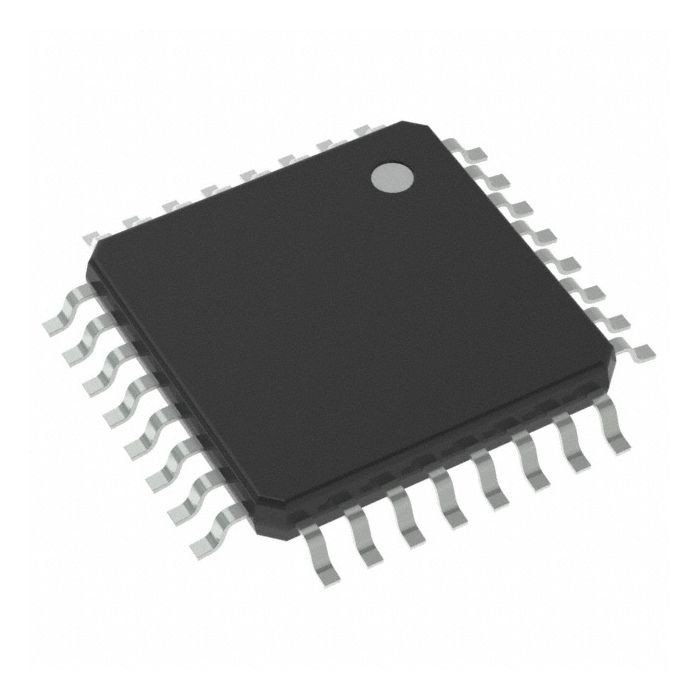

16MHz MCUの単一の集積回路ATMEGA16U2-AU 8ビット16KBフラッシュ

概観

ATmega8U2/16U2/32U2はAVRに基づく8ビット マイクロ制御回路がRISCの建築を高めたローパワーCMOSである。単一の時計サイクルの強力な指示の実行によって、ATmega8U2/16U2/32U2は1 MHzあたり1つのMIPSに近づく効率を達成しパワー消費量を対処理速度最大限に活用することをシステム設計者を許可する。

特徴

•高性能、低い電力AVR®の8ビット マイクロ制御回路
•高度RISCの建築
– 125の強力な指示–ほとんどの単一の時計サイクル実行
– 32 x 8つの一般目的の働く記録
–十分に静的な操作
– 16のMHzの効率16までのMIPSの
•不揮発性プログラムおよびデータ記憶
–内部システム自己プログラム可能なフラッシュの8K/16K/32Kバイト
– 512/512/1024 EEPROM
– 512/512/1024内部SRAM
–/消去周期書きなさい:10,000フラッシュ100,000 EEPROM
–データ保持:85の20年C/25OC （1）の100年
–独立したロック ビットが付いている任意ブーツ コード セクション
調整の後でハードウェア活動化させるオン破片のブーツ プログラムによってプログラムする内部システム
本当操作を読書間書きなさい
–ソフトウェア保証のためのプログラミング ロック
•USB 2.0移動の完了の割り込みの全速力装置モジュール
–ユニバーサル・シリアル・バスの指定REV 2.0に十分に従う
–全速力バス操作のための48のMHz PLL:12のMbit/sのデータ転送率
–終点のメモリ アロケーションのための完全に独立した176バイトUSB DPRAM
–制御移行のための終点0:64バイトまでの8から
– 4つのプログラム可能な終点:
または出口の方向
大きさ、割り込みおよびIsochronousTransfers
8からの64バイトへのプログラム可能な最高の包みサイズ
プログラム可能なシングルまたはダブルの緩衝
–/概要割り込み中断しなさい
–外のUSBバス調整のマイクロ制御回路調整は取り外す
–マイクロ制御回路要求のUSBバス切断
•周辺特徴
– 1つの8ビット タイマーは別のPrescalerと/逆らい、比較するモード（2つの8ビットPWMチャネル）を
–別のPrescalerの1つの16ビットのタイマー/カウンターは、比較し、捕獲するモード（3つの8ビットPWMチャネル）を
– SPIのマスター モードおよびハードウェア フロー制御だけ（RTS/CTS）を用いるUSART
–マスター・スレーブSPIのシリアル・インタフェース
–別のオン破片の発振器が付いているプログラム可能なウォッチドッグ タイマー
–オン破片のアナログのコンパレーター
– Pinの変更の割り込みそして目覚し
•破片でデバッグしなさいインターフェイス（debugWIRE）を
•特別なマイクロ制御回路特徴
–調整およびプログラム可能な節電の検出パワーで…
–内部目盛りを付けられた発振器
–外的なおよび内部割り込み源
– 5つの休眠モード:空転、節電、パワー、スタンバイの、および延長スタンバイ
•入力/出力およびパッケージ
– 22のプログラム可能な入力/出力ライン
– QFN32 （5x5mmの）/TQFP32パッケージ
•作動の電圧
– 2.7 - 5.5V
•実用温度
–産業（- +85°C）への40°C
•最高の頻度
– 2.7Vの8つのMHz -産業範囲
– 4.5Vの16のMHz -産業範囲
注:1。ページ6forの細部の「データ保持」を見なさい。
