2.5V-9.5V力管理破片、PMICモジュールLB1936V-TLM-E IC MTR DRV BIPLR 16SSOP

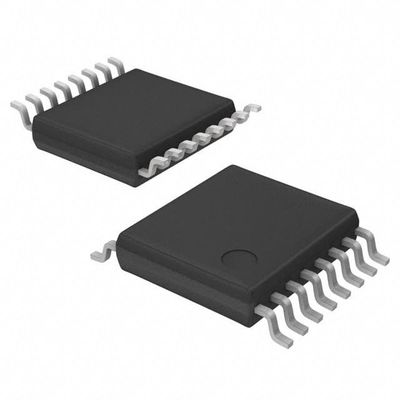

  • 2.5V-9.5V Power Management Chip , PMIC Module LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP
ブランド名 onsemi
モデル番号 LB1936V-TLM-E
最小注文数量 1
価格 Based on current price
パッケージの詳細 帯電防止袋及び板紙箱
受渡し時間 3-5の仕事日
支払条件 T/T
供給の能力 在庫

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
段階モーター タイプ- 両極 モーター タイプ- AC、DC -
機能 運転者-十分に統合された、制御および力の段階 出力構成 ハーフブリッジ (4)
インターフェイス 平行 技術 両極
ステップ決断 - 適用 一般目的
現在-出力 800mA 電圧-供給 2.5V | 9.5V
電圧 - 負荷 2.5V | 9.5V 実用温度 -20°C | 85°C （TA）
タイプの取付け 表面の台紙 パッケージ/場合 16-LSSOP （0.173"、4.40mmの幅）
製造者装置パッケージ 16-SSOP
ハイライト

2.5V力管理破片

,

9.5V力管理破片

,

PMICモジュールLB1936V-TLM-E
メッセージ
製品の説明

LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOPのonsemi

プロダクト細部

概観

LB1936Vは低電圧ドライブを支える2フェーズ両極ドライブ ステッピング モーターの運転者ICである。外的な部品のLB1936Vsのミニチュア パッケージそして最小数は必須の進攻準備地域を減らす。それはまた高性能モーター ドライブを提供し、回路の消費電流を減らすことができる。それは現在の検出ピンを提供し、PWMの操作量を支えるのでシステム レベルで現在のチョッパー制御を実行するのに、使用することができる。LB1936Vは走査器、デジタル カメラおよびプリンターのステッピング モーター ドライブのために最適である。

特徴

•先の/逆モーター運転者低い飽和電圧（VOは= 0.25VにIO = 200mAは坐った）
•2つのH橋チャネル
•広く使用可能な電圧範囲（正当な電圧範囲:2.5Vへの9.5Vの絶対最高評価:10.5V）
•PWMの入力を支える（低い電力の消費をでモードIN1/IN2 = H/Hの論理使用する遅い遅れ達成することができる。）
•モーター（コイル）現在の検出ピン
•作り付けの熱操業停止回路
•ミニチュア パッケージ（SSOP16:225mil）

指定

属性 属性値
製造業者 ONSEMI
製品カテゴリ モーター運転者およびコントローラー
製造業者 オン・セミコンダクター
プロダクト部門 モーター/動き/点火のコントローラー及び運転者
RoHS 細部
プロダクト ステッピング モーターのコントローラー/運転者
タイプ 二方向モーター運転者
作動供給電圧 10.5 V
作動供給現在 800 mA
土台式 SMD/SMT
パッケージ場合 SSOP-16
包装 巻き枠
ブランド オン・セミコンダクター
作動温度範囲 - + 85 Cへの20 C
シリーズ LB1936V
単位重量 0.004586 oz

機能多用性がある部品

形態、パッケージ、機能多用性がある部品

Part#製造業者 記述 製造業者 比較しなさい
LB1936V-MPB-E
信号回路		 低電圧、低い飽和、二方向モーター運転者、SSOP16 （225mil）、90-FNFLD オン・セミコンダクター LB1936V-TLM-E対LB1936V-MPB-E
LB1936V
信号回路		 ステッピング モーターのコントローラー オン・セミコンダクター LB1936V-TLM-E対LB1936V

記述

両極モーター運転者の両極平行16-SSOP
2フェーズ ステッピング モーターの運転者16 Pin SSOP T/R
モーター/動き/点火のコントローラー及び運転者プリンター
