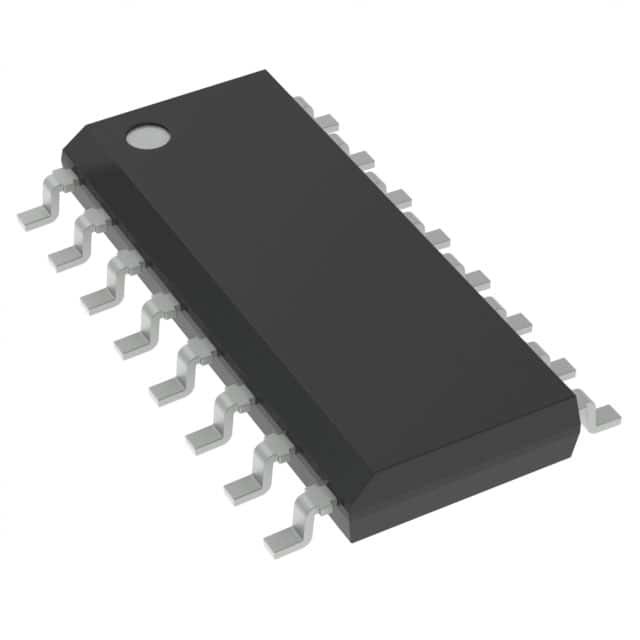

トランジスター運転者力管理IC REG CTRLR BCK PSH-PULL 16SOIC SG3525AP013TR
| ブランド名 | STMicroelectronics |
|---|---|
| モデル番号 | SG3525AP013TR |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力タイプ | トランジスター運転者 | 機能 | 軽減する、増大する/軽減する |
|---|---|---|---|
| 出力構成 | 陽性 | 地勢学 | プッシュ プル木びき台 |
| 出力の数 | 2 | 出力段階 | 1 |
| 電圧-供給（Vcc/Vdd） | 8V | 35V | 頻度-切換え | 100Hz | 400kHz |
| 使用率（最高） | 49% | 同期整流器 | はい |
| クロック同期 | はい | シリアル・インタフェース | - |
| 制御特徴 | 、柔らかい開始可能にしなさい | 実用温度 | 0°C | 70°C （TA） |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | 16-SOIC （0.154"、3.90mmの幅） |
| 製造者装置パッケージ | 16-SO | ||
| ハイライト | トランジスター運転者力管理IC,力管理IC 16SOIC,SG3525AP013TR |
||
製品の説明
SG3525AP013TR IC REG CTRLR BCK/PSH-PULL 16SOIC STMicroelectronics
プロダクト細部
記述
脈拍幅の変調器の集積回路のSG3525Aseriesは改善された性能を提供するように設計され、すべてのタイプの転換の電源の設計で使用されてと下げられた外的な部品は数える。オン破片は± 1%に+ 5.1ボルトの参照整い、間違いのアンプの入力共通モード範囲は外的な抵抗器を除去する参照の電圧を含んでいる。発振器への同時性の入力は多数の単位か外部システムの時計に合わせられるべき単一ユニットがあくせく働くようにする。CTと排出ターミナル間の単一の抵抗器は不感時間の調節の広い範囲を提供する。これらの装置はまた必要な外部タイミングコンデンサーだけが付いている作り付けのソフト開始の回路部品を特色にする。操業停止の端末管理はより長いSHUTDOWNコマンドとソフト開始のcircuityおよび脈打った操業停止をPWMの掛け金を通して即時の回転、またソフト開始に与える出力段階両方リサイクルする。これらの機能はまた出力を保つおよび普通以下の入力電圧のために排出されるソフト開始のコンデンサー制御される下の電圧閉鎖によって。到着遅延が発生しない操作のためのヒステリシスのこの閉鎖回路部品includesapproximately500 mV。これらのPWM回路のもう一つの特徴はコンパレーターに続く掛け金である。PWMの脈拍が何らかの理由で終わったら、出力は期間の持続期間のために残る。掛け金は各クロック パルスと再調節される。出力段階は200 mA以上調達か沈むことができるトーテムポールの設計である。与えるSG3525AoutputstagefeaturesNORの論理状態のための低い出力を。
■8から35ボルト操作
■5.1整う± 1%へのVの参照■100つのHzから500のKHz OSCILLATORRANGE
■別のOSCILLATORSYNCターミナル
■調節可能なDEADTIME制御
■内部SOFT-START
■PULSE-BY-PULSESHUTDOWN
■ヒステリシスを用いる入れられた不足電圧閉鎖
■PWMの多数の脈拍を防ぐために掛け金を降ろすこと
■二重SOURCE/SINKは運転者を出力した
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | STMicroelectronics |
| 製品カテゴリ | DC DCスイッチ・コントローラ |
| シリーズ | SG3525 |
| 包装 | 互い違いの包装 |
| 単位重量 | 0.007079 oz |
| 土台式 | SMD/SMT |
| パッケージ場合 | 16-SOIC （0.154"、3.90mmの幅） |
| 作動温度 | 0°C | 70°C （TA） |
| 出力タイプ | トランジスター運転者 |
| 機能 | 軽減する、増大する/軽減する |
| 製造者装置パッケージ | 16-SO |
| 数の出力 | 2出力 |
| 地勢学 | プッシュ プル木びき台 |
| 電圧供給Vcc Vdd | 8ボルト| 35ボルト |
| 頻度切換え | 100Hz | 400kHz |
| 制御特徴 | 、柔らかい開始可能にしなさい |
| 出力構成 | 陽性 |
| 出力段階 | 1 |
| 義務周期最高 | 0.49 |
| 同期整流器 | はい |
| 時計SYNC | はい |
| 連続インターフェイス | - |
| 最高使用可能温度 | + 85 C |
| 実用温度範囲 | - 25 C |
| 作動供給電圧 | 8ボルトから35ボルト |
| 出力電圧 | 5ボルトから5.2ボルト |
| 作動供給現在 | 14 mA |
| 出力現在 | 500 mA |
| 切換え頻度 | 100つのHzから500のkHz |
| 落下時間 | 300 ns |
| 立上り時間 | 600 ns |
| パッケージ場合 | SO-16 |
| 義務周期最高 | 49% |
記述
木びき台は、プッシュ プル調整装置の陽性軽減する、増大する/軽減するDC-DCのコントローラーIC 16-SOを出力した
そう電圧モードPWMコントローラー500mA 400kHz 16 Pin N T/R
スイッチ・コントローラの電圧モードw/Synchronization
