耐久132kHz力管理IC LNK364PNはフライバック8DIP力の統合を転換する
| ブランド名 | Power Integrations |
|---|---|
| モデル番号 | LNK364PN |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力分離 | 隔離される | 内部スイッチ | はい |
|---|---|---|---|
| 電圧-故障 | 700V | 地勢学 | フライバック |
| 電圧 - 起動 | - | 電圧-供給（Vcc/Vdd） | - |
| 使用率 | 60% | 頻度-切換え | 132kHz |
| 力（ワット） | 9 W | 欠陥の保護 | 現在の制限の開ループ、温度上の、短絡 |
| 制御特徴 | - | 実用温度 | -40°C | 150°C （TJ） |
| パッケージ/場合 | 8-DIP （0.300"、7.62mm）、7つの鉛 | 製造者装置パッケージ | 8-PDIP-B |
| タイプの取付け | 穴を通して | ||
| ハイライト | 耐久力管理IC,132kHz力管理IC,LNK364PN |
||
製品の説明

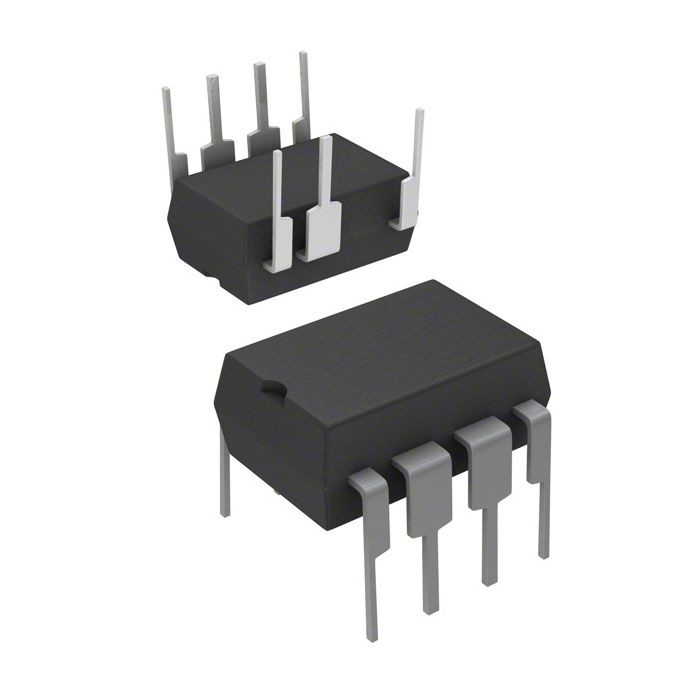

LNK364PN ICオフ・ライン スイッチ フライバック8DIP力の統合
プロダクト細部
エネルギー効率が良いLinkSwitch®-XT家族低い電力のオフ・ラインのスイッチャIC
記述
LinkSwitch-XTincorporates 700ボルト力MOSFET、発振器、簡単なオン/オフ制御方式、高圧転換された現在の源、頻度小刻みに動くこと、周期によ周期の現在の限界単一ICに熱操業停止の回路部品。起動および作動力はバイアス巻上げおよび準の回路部品のための必要性を除去する下水管ピンから直接得られる。
プロダクト ハイライト
最も低いシステム費用のために最大限に活用される•専有ICのトリミングおよび変圧器の構造の技術はより低いシステム費用、構成計算および高性能のためのLNK362のClampless™の設計を可能にする
•短絡および開ループの保護のための十分に統合されたオートリスタート
•自己偏りのある供給–変圧器の補助巻上げおよび準バイアス供給部品を救う
•小刻みに動く頻度はEMIを非常に減らす
•PCBのそしてパッケージの下水管と他のすべてのピン間の大会HVの表面漏れ条件
•最も低い構成計算のスイッチャの解決
Linear/RCCより優秀な特徴
•正確なhysteretic熱操業停止の保護–自動回復は分野の信頼性を改善する
•普遍的な入力範囲は世界的な操作を可能にする
•簡単なオン/オフ制御は、ループ補償必要としなかった
•より簡単なバイアス–低価格の変圧器巻くことを除去する
•まさに低い構成計算–より高い信頼性および単一の側面のプリント基板
•オートリスタートは短絡および開ループの障害状況の間に95%提供された力を減らす
•高い帯域幅はオーバーシュートおよび優秀で一時的な負荷応答無しで速いturn-onを提供する
EcoSmart®
–非常にエネルギー効率が良い
•容易に加えられた部品無しですべての全体的なエネルギー効率の規則に従う
•正価格販売消費 <300 mW="" without="" bias="" winding="" at="" 265="" VAC="" input=""> •オン/オフ制御は必須CECの規則にとって理想的な非常に軽い負荷に一定した効率を–提供する
適用
•細胞/コードレス フォン、PDAs、デジタル カメラ、MP3/portableの可聴周波プレーヤーおよび電気かみそりのための充電器/アダプター•電気器具、インダストリアル・システム、およびメーターで計ることのための供給
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | Artesyn |
| 製品カテゴリ | AC DCのコンバーター、オフ・ラインのスイッチャ |
| シリーズ | LinkSwitch®-XT |
| タイプ | オフ・ラインのスイッチャ |
| 包装 | 管 |
| 単位重量 | 0.080001 oz |
| 土台式 | 穴を通して |
| 商号 | LinkSwitch |
| 作動温度範囲 | - + 150 Cへの40 C |
| パッケージ場合 | 8-DIP （0.300"、7.62mm）、7つの鉛 |
| 作動温度 | -40°C | 150°C （TJ） |
| 土台タイプ | 穴を通して |
| 製造者装置パッケージ | DIP-8B |
| ワット | 9W |
| 出力分離 | 隔離される |
| 内部スイッチs | はい |
| 電圧故障 | 700V |
| 地勢学 | フライバック |
| 電圧開始 | - |
| 電圧供給Vcc Vdd | - |
| 使用率 | 60% |
| 頻度切換え | 132kHz |
| 欠陥保護 | 現在の制限の開ループ、温度上の、短絡 |
| 制御特徴 | - |
| 出力電圧 | 5.8 V |
| 作動供給現在 | 250のuA |
| 切換え頻度 | 132のkHz |
| パッケージ場合 | DIP-8 |
| 義務周期最高 | 60% |
| 入力供給電圧分 | 85 VAC |
| 入力供給電圧最高 | 265 VAC |
記述
コンバーターのオフ・ラインのフライバックの地勢学132kHz DIP-8B
AC/DCのコンバーター6W 85-265 VAC 9W 230 VAC
