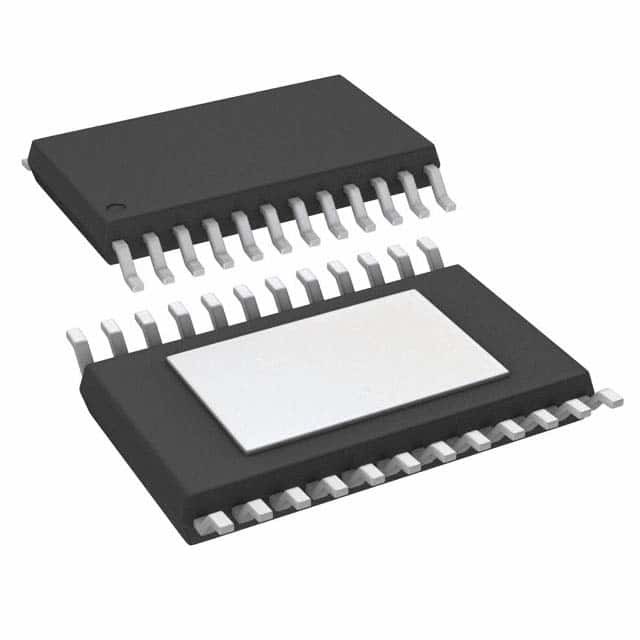

10kHz-2MHz IC LEDの運転者RGLTR PWM 24HTSSOP TPS929120QPWPRQ1
| ブランド名 | Texas Instruments |
|---|---|
| モデル番号 | TPS929120QPWPRQ1 |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | DC DCの調整装置 | 地勢学 | 軽減する（木びき台）、増大する（倍力） |
|---|---|---|---|
| 内部スイッチ | はい | 出力の数 | 12 |
| 電圧 - 電源 (最小) | 4.5V | 電圧-供給（最高） | 40V |
| 電圧-出力 | 4.75V | 5.25V | 現在-出力/チャネル | - |
| 頻度 | 10kHz | 2MHz | 薄暗くなること | PWM |
| 適用 | 自動車 | 実用温度 | -40℃～125℃（TA） |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | 24-PowerTSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 24-HTSSOP | ||
| ハイライト | 10kHz IC LEDの運転者,2MHz IC LEDの運転者,TPS929120QPWPRQ1 |
||
製品の説明
TPS929120QPWPRQ1 IC LEDの運転者RGLTR PWM 24HTSSOPテキサス・インスツルメント
プロダクト細部
TPS929120QPWPRQ1
12チャネルのFlexWireインターフェイスが付いている自動車40-V高側LEDの運転者
概説
自動車照明の生気のための増加する要求によって、LEDsは独自に制御されなければならない。従って、デジタル・インターフェイスが付いているLEDの運転者は効果的にピクセル制御のつく適用を運転して必要である。外部照明では、多数ランプ機能は互いに接続される店頭取引ワイヤーが付いている異なったPCB板で普通取付けられる。従来の片端接地インターフェイスが厳密なEMCの条件を満たすことは困難である。産業標準的な缶の物理層の使用によって、TPS929120-Q1のFlexWire UARTベースのインターフェイスはEMCに影響を与えないで容易に長距離の店頭取引コミュニケーションを達成する。
TPS929120-Q1は12チャネル、8ビット出力電流および12ビットPWM使用率を制御する40-V高側LEDの運転者である。装置は、短いに地面open-circuit LEDおよび単一LEDの短絡の診断を用いる多数の正規の条件を満たす。構成可能の番犬はまた自動的にMCUの関係が失われる、プログラム可能なEEPROMと、TPS929120-Q1は異なった適用シナリオのために柔軟に置くことができるときフェイル・セイフ状態を置き。
特徴
- 自動車適用のためにAEC Q100修飾される:
- 温度の等級1:– 40°Cへの+125°C、T
- 機能安全可能
- 利用できるドキュメンテーション機能安全システムの設計を助けるため
- 12チャネルの精密高側の現在の出力:
- 供給電圧4.5 Vから40ボルト
- 抵抗器による75までmAチャンネル電流 セット
- 全体的な2ビット6ビット独立した現在の設定
- 高い現在の正確さ <>
- 高い現在の正確さ <>
- 50 mAの低電圧の低下500 mV
- 薄暗くなる12ビット独立したPWM
- プログラム可能なPWMの頻度20までのkHz
- 線形および指数薄暗くなる方法
- FlexWireの制御インタフェース
- 1 MHzクロック周波数まで
- FlexWire 1台のバスの最高の16の装置
- 1つのフレームの8までバイト データ トランザクション
- 缶のトランシーバーを供給する5-V LDOの出力
- 診断および保護:
- プログラム可能なフェイル・セイフ状態
- LEDのopen-circuit検出
- LEDの短絡の検出
- 診断単一主導の短絡
- プログラム可能な低供給の検出
- オープン下水管は欠陥の徴候のために誤る
- FlexWireインターフェイスのための番犬そしてCRC
- ピン電圧測定のための8ビットADC
- 過熱保護
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | テキサス・インスツルメント |
| 製品カテゴリ | LEDの運転者 |
| シリーズ | 、AEC-Q100自動車 |
| タイプ | DC DCの調整装置 |
| パッケージ場合 | 24-TSSOP （0.173"、4.40mmの幅）露出されたパッド |
| 頻度 | 10kHz | 2MHz |
| 作動温度 | -40°C | 125°C （TA） |
| 土台タイプ | 表面の台紙 |
| 適用 | 自動車 |
| 数の出力 | 12出力 |
| 内部スイッチs | はい |
| 地勢学 | 軽減する（木びき台）、増大する（倍力） |
| 供給電圧 | 40V |
| 電圧供給分 | 4.5V |
| 電圧出力 | 4.75V | 5.25V |
| 薄暗くなること | PWM |
| パッケージ | テープ及び巻き枠（TR） |
