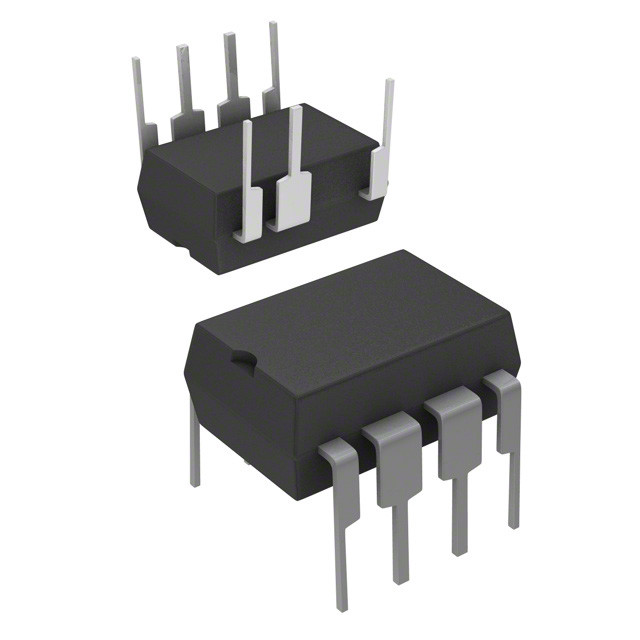

LNK306PN ICオフ・ライン スイッチMULT上8DIP力の統合

記述

LinkSwitch TNはとりわけすべての線形を取り替えるように設計され、大いに高性能およびエネルギー効率を提供している間以下360 mAのコンデンサー与えられた（帽子の点滴器）非絶縁電源は等しいシステム費用で出力電流の範囲を。
LinkSwitch TN装置は単一ICに700ボルト力MOSFET、発振器、簡単なオン/オフ制御方式、高圧転換された現在の源、頻度小刻みに動か、周期によ周期の現在の限界および熱操業停止の回路部品を統合する。開始および作動力は木びき台またはフライバックのコンバーターのバイアス供給そして準の回路部品のための必要性を除去する下水管ピンの電圧から直接得られる。LNK304-306の十分に統合されたオートリスタート回路は短絡または開ループのような障害状況の間に安全に出力電力を限り、構成計算およびシステム レベルの負荷保護コストを削減する。ICによって提供されるローカル供給は更に木びき台および木びき台倍力コンバーターのラインおよび負荷規則の性能を高めるために水平なベルト寄せとして機能する非安全によって等級別にされるオプトカプラーの使用を必要であれば可能にする。

プロダクト ハイライト

費用効果が大きい線形/帽子の点滴器の取り替え
•低価格および構成計算の木びき台のコンバーターの解決
•短絡および開ループの欠陥の保護のための十分に統合されたオートリスタート–外的な構成の費用を救う
•LNK302は非常に低いシステム費用のためにオートリスタートなしで簡単だったコントローラーを使用する
•正確な現在の限界の66のkHz操作– 120までmA出力電流のための低速によって要される在庫1台のmH誘導器を許可する
•堅い許容および僅かな温度の変化
•700ボルトの高い絶縁破壊電圧は優秀な入力サージの抵抗を提供する
•劇的に小刻みに動く頻度は減らすEMIを（~10 dB）
– EMIフィルタの費用を最小にする
•高い熱操業停止の温度（+135の°Cの最低）

分離した木びき台および受動の解決上の大いに高性能

•木びき台、木びき台倍力およびフライバックの地勢学を支える
•システム レベルの熱積み過ぎ、出力短絡および開いた制御ループの保護
•典型的な構成の優秀なラインおよび負荷規則
•高い帯域幅はオーバーシュート無しで速いturn-onを提供する
•現在の限界操作はラインさざ波を拒絶する
•普遍的な入力電圧範囲（85 VACから265 VAC）
•作り付けの現在の限界およびhysteretic断熱システム
•受動の解決より高性能
•コンデンサー与えられた解決より高い発電の要因
•SMDで完全にmanufacturable

エネルギー効率が良いEcoSmart®-非常に

•消費する負荷（optoフィードバック）無しで入力115/230 VACのでself-powered木びき台の地勢学の普通50/80 MWだけ
•負荷無しで入力115/230 VACので外的なバイアスのフライバックの地勢学の7/12 MWだけ普通消費する
•大会カリフォルニア エネルギー任務（CEC）、エネルギー星およびEUの条件

適用

•電気器具およびタイマー
•LEDの運転者および産業制御
