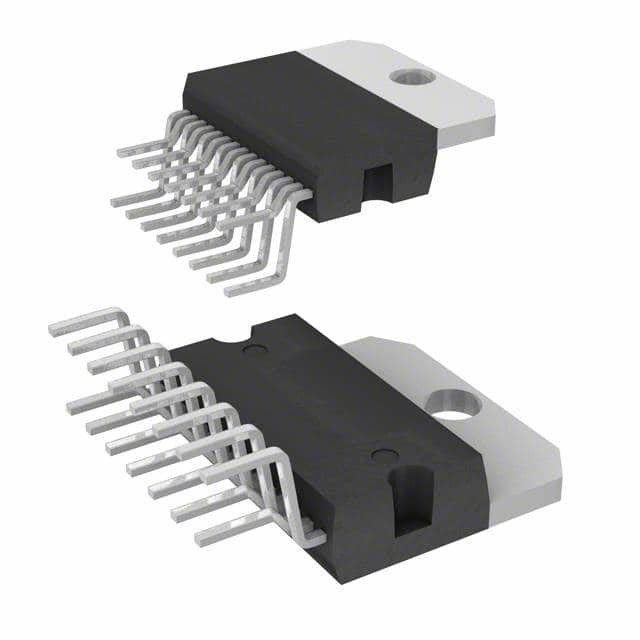

L298N ICの半分橋DRVR 15MULTIWATT STMicroelectronics
| ブランド名 | STMicroelectronics |
|---|---|
| モデル番号 | L298N |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 出力構成 | ハーフブリッジ (4) | 適用 | DCモーター、リレー、ソレノイド、ステッピング モーター |
|---|---|---|---|
| インターフェイス | 論理 | 負荷タイプ | 誘導 |
| 技術 | 両極 | Rdsの（タイプ） | - |
| 現在-出力/チャネル | - | 現在-ピーク出力 | 2A |
| 電圧-供給 | 4.5V | 7V | 電圧 - 負荷 | 4.8V | 46V |
| 実用温度 | -40°C | 150°C （TJ） | 特徴 | - |
| 欠陥の保護 | 温度に現在の制限、 | タイプの取付け | 穴を通して |
| パッケージ/場合 | Multiwatt-15 （縦、曲がったおよびぐらつかせた鉛）の | 製造者装置パッケージ | 15-Multiwatt |
製品の説明
L298N ICの半分橋DRVR 15MULTIWATT STMicroelectronics
プロダクト細部
記述
L298は15鉛のMultiwattおよびPowerSO20パッケージの統合された単一回路である。慣習的なTTLの論理のレベルを受け入れ、リレー、ソレノイド、DCおよびステップ・モータのような誘導負荷を運転するのは高圧、高い現在の対全橋運転者である。2が入力信号とは関係なく装置を可能にするか、または不具にすることを可能にする入力がある。
特徴
作動の供給電圧46ボルトまで
総DCの流れ4までA
低い飽和電圧
過熱保護
論理的な「0"入れられた電圧1.5ボルトまで
（高いノイズ耐性）
適用
- 出力段階
L298に2つの出力の段階（Aがある;B）。出力の段階に橋整理があり、入力の状態によって、出力は共通か差動モードの誘導負荷を運転できる。感覚の出力で負荷出口を橋移動する流れ;外的な抵抗器（RSA;RSBは.）この流れの強さが検出されるようにする。
- 入れられた段階
各橋は入力がIn1である4つのゲートによって動力を与えられる、;In2;EnAおよびIn3;In4;EnB。Enの入力が高いとき、橋州を置きなさい入力で;Enの入力が低いとき、橋は禁じられる。入力は互換性があるすべてのTTLである。
- 提案
100 nFの無誘導性のコンデンサーは、普通実用向きとしてGNDピンに、およびの間でのためにVss、地面へ、同様に近く対両方計画されなければならない。電源の巨大なコンデンサーがICからのために計画されるには余りに遠くにあるとき、秒、L298の近くのより小さいコンデンサーはなる。包まれるワイヤーでなければならない感覚の抵抗器はI.C.のGNDピンに近くなければならない否定的な棒で対の基づいていなければならない。
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | STMicroelectronics |
| 製品カテゴリ | 十分に、半橋運転者 |
| シリーズ | L298 |
| プロダクト | ステッピング モーターのコントローラー/運転者 |
| タイプ | H橋 |
| 包装 | 管 |
| 土台式 | 穴を通して |
| 作動温度範囲 | - + 130 Cへの25 C |
| パッケージ場合 | Multiwatt-15 （縦、曲がったおよびぐらつかせた鉛）の |
| 技術 | 両極 |
| 作動温度 | -40°C | 150°C （TJ） |
| 土台タイプ | 穴を通して |
| 特徴 | - |
| 適用 | DCモーター、リレー、ソレノイド、ステッピング モーター |
| インターフェイス | 論理 |
| 電圧供給 | 4.5 V | 7ボルト |
| 製造者装置パッケージ | 15-Multiwatt |
| 数の出力 | 4出力 |
| 定格出力の流れ | - |
| 欠陥保護 | 温度に現在の制限、 |
| 出力構成 | 半分橋（4） |
| 負荷タイプ | 誘導 |
| Rds Typ | - |
| 現在ピーク出力 | 2A |
| 電圧負荷 | 4.8 V | 46ボルト |
| 作動供給電圧 | 4.8 Vから46ボルト |
| 作動供給現在 | 13 mA |
| 出力現在 | 2 A |
| パッケージ場合 | Multiwatt-15V |
記述
二重完全な橋モーター運転者15 Pin （15+Tab） MULTIWATT Vの管
モーター/動き/点火のコントローラー及び運転者は完全な橋二倍になる
