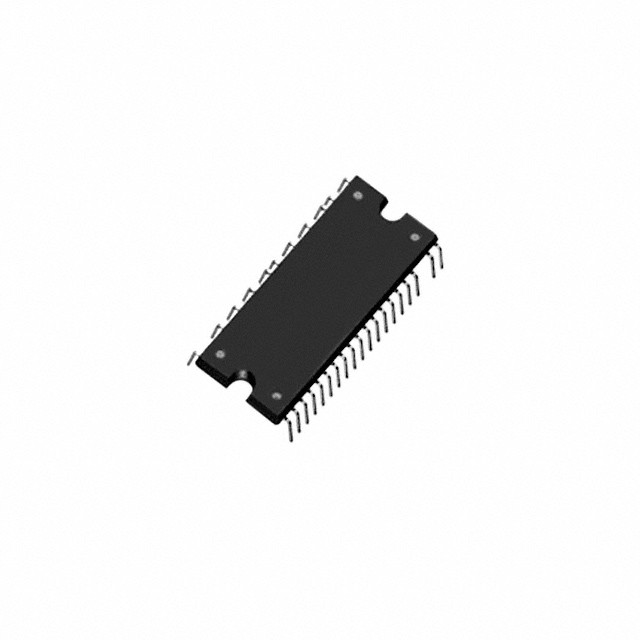

SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc。
| ブランド名 | Sanken Electric USA Inc. |
|---|---|
| モデル番号 | SIM6822M |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 段階モーター タイプ- | - | モーター タイプ- AC、DC | ブラシレスDC （BLDC） |
|---|---|---|---|
| 機能 | 運転者 | 出力構成 | ハーフブリッジ (3) |
| インターフェイス | 論理 | 技術 | IGBT |
| ステップ決断 | - | 適用 | ホーム・アプライアンス |
| 現在-出力 | 5A | 電圧-供給 | 13.5V～16.5V |
| 電圧 - 負荷 | 600V（最大） | 実用温度 | -20℃～100℃(TA) |
| タイプの取付け | 穴を通して | パッケージ/場合 | 40-DIP (0.657"、16.70mm)、29 リード |
| 製造者装置パッケージ | 40ディップ LF2971 |
製品の説明
SIM6822M IC BRIDGE DRIVER PAR 40DIP Sanken Electric USA Inc。
プロダクト細部
記述
SIM6822Mはどのトランジスターを、前運転者IC （MIC）、およびブートストラップ回路（ダイオードおよび抵抗器）非常に統合されるかの高圧3-phaseモーター運転者ICである。
特徴
●現在の制限抵抗器（60 Ω）を搭載する作り付けのブートストラップのダイオード
●CMOS互換性がある入力（3.3ボルトか5 V）
●裸の鉛フレーム:Pbなし（迎合的なRoHS）
●分離の電圧:1500ボルトの（1分のために） UL確認された部品（ファイルNO:E118037） （未決SIM6880M ULの認識）
●保護活発化（FO Pin）の欠陥信号の出力
●入る高側の操業停止信号（SD Pin）
●保護は下記のものを含んでいる:
過電流限界（OCL）:オートリスタート
過電流保護（OCP）:オートリスタート
電源のための不足電圧閉鎖
高側（UVLO_VB）:オートリスタート
低側（UVLO_VCC）:オートリスタート
熱操業停止（TSD）:オートリスタート
適用
●冷却装置圧縮機モーター
●洗濯機およびドライヤーのためのファン モーターそしてポンプ モーター
●エアコン、空気清浄器および扇風機のためのファン モーター
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | Sanken |
| 製品カテゴリ | 十分に、半橋運転者 |
| シリーズ | - |
| 包装 | 管 |
| パッケージ場合 | 40-DIP （0.657"、16.70mm） 29の鉛 |
| 技術 | IGBT |
| 作動温度 | -20°C | 100°C （TA） |
| 土台タイプ | 穴を通して |
| 特徴 | ブートストラップ回路 |
| 適用 | ACモーター |
| インターフェイス | 論理 |
| 電圧供給 | 13.5 V | 16.5ボルト |
| 製造者装置パッケージ | 40-DIP LF2971 |
| 定格出力の流れ | 5A |
| 欠陥保護 | 現在UVLOを、温度に、限る |
| 出力構成 | 半分橋（3） |
| 負荷タイプ | 誘導 |
| Rds Typ | - |
| 現在ピーク出力 | 7.5A |
| 電圧負荷 | 400V （最高） |
記述
半分橋（3）運転者ACモーターIGBT 40-DIP LF2971
三重の半分橋モーター運転者300V 30 Pinのすくいモジュール
