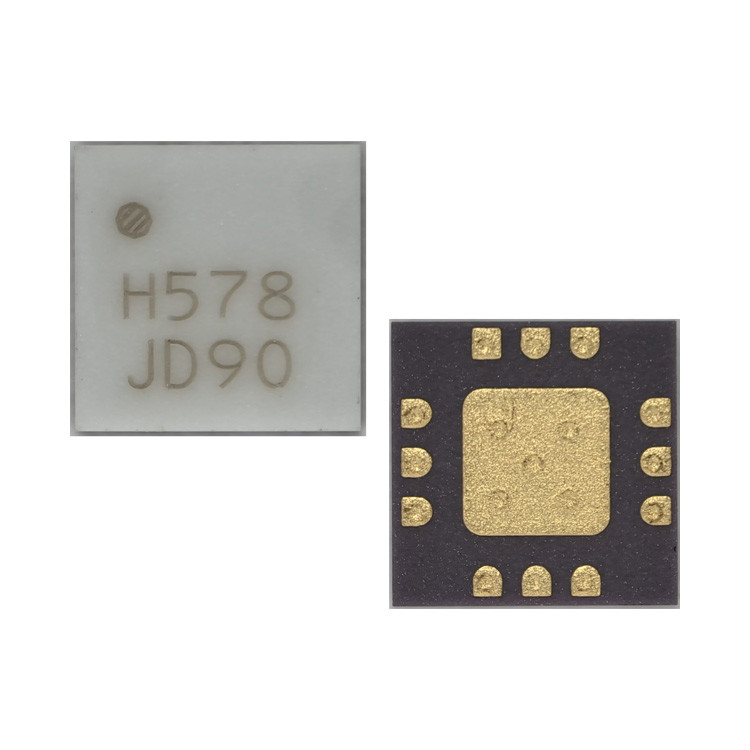

HMC578LC3B IC MULTIPLIER X2 BB 12SMD アナログデバイス インク
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | HMC578LC3B |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 機能 | 周波数増倍器 | 頻度 | 23GHz ~ 33GHz |
|---|---|---|---|
| RFのタイプ | DBS,VSAT | 二次属性 | - |
| マウントタイプ | 表面マウント | パッケージ/ケース | 12-VFQFNはパッドを露出した |
| 供給者のデバイスパッケージ | 12-SMT （3x3） | ||
| ハイライト | IC RF,RF統合回路モジュール,RFICチップモジュール |
||
製品の説明
製品詳細
一般説明
HMC578LC3Bは,X2アクティブブロードバンド周波数倍数で,リードなしのRoHS準拠SMTパッケージでGaAsPHEMT技術を活用しています. +3 dBm信号で動くと,マルチプリキュアは,24〜33GHz間の典型的な出力15dBmを提供します.. Foと3Fo隔離は,28 GHzでそれぞれ>20 dBcと>30 dBcである.HMC578LC3Bは,PtからPt&VSATラジオのLO倍数チェーンで使用するために理想的です.伝統的なアプローチ低添加剤SSB相騒音 -129 dBc/Hzで100 kHzオフセットで,良好なシステム騒音パフォーマンスを維持するのに役立ちます. RoHSパッケージのHMC578LC3Bは,ワイヤー結合の必要性を排除します.表面のマウントの製造技術の使用を許可する.
特徴
高出力: +15 dBm低入力電源ドライブ: 0 ~ + 6 dBm
Fo 隔離: > 20 dBc @ Fout= 28 GHz
100 KHz SSB 段階騒音: -132 dBc/Hz
単一電源: +5V@81mA
RoHS に準拠する 3x3mm SMT パッケージ
典型的な用途
HMC578LC3Bは以下の用途に適しています.• 時計生成アプリケーション:SONET OC-192 & SDH STM-64
ポイント・トゥ・ポイント&VSATラジオ
• 試験器具
• 軍事・宇宙
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | ICチップ |
| シリーズ | HMC578G |
| タイプ | マルチプリキュア |
| パッケージ | 切断帯 代替包装 |
| マウントスタイル | SMD/SMT |
| パッケージケース | 12-VFQFN 露出パッド |
| 頻度 | 23GHz ~ 33GHz |
| テクノロジー | GAA |
| 周波数範囲 | 23 GHzから33 GHz |
| 機能 | 周波数増倍器 |
| チャンネル数 | 2 チャネル |
| 供給者 デバイス パッケージ | 12-SMT (3x3) |
| 利益 | - |
| 試験頻度 | - |
| RFタイプ | VSAT,DBS |
| 副属性 | - |
| Pd-パワー・ディシピレーション | 670mW |
| 最大動作温度 | + 85C |
| 動作温度範囲 | - 40°C |
| 稼働電源電圧 | 5V |
| 稼働供給電流 | 81 mA |
| 動作周波数 | 33 GHz |
| NFノイズ数 | - |
| P1dB圧縮点 | - |
| パッケージケース | SMT-12 |
| OIP3 第三順位 傍受 | - |
| インプット・リターン・損失 | 10 dB |
記述
アクティブ RF マルチプリカー x2 23GHz から 33GHz 輸出 12ピン CQFN EP T/R
RF増幅器 x2 アクティブマルチSMT 24 - 33 GHz フォート
