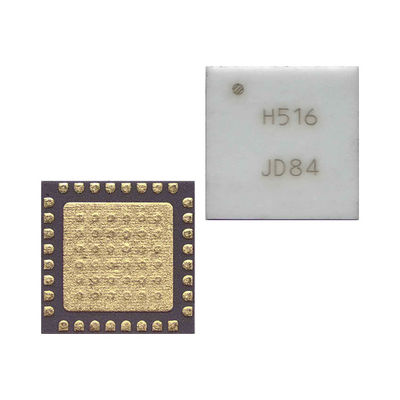

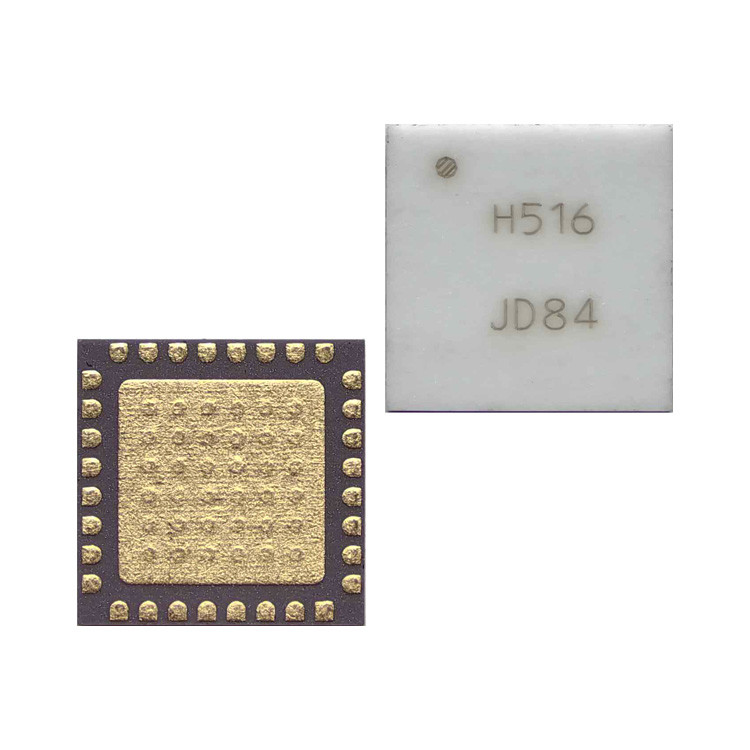

HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN アナログデバイス株式会社

  • HMC516LC5 IC RF AMP GPS 9GHZ-18GHZ 32QFN Analog Devices Inc.
ブランド名 Analog Devices Inc.
モデル番号 HMC516LC5
最小注文数量 1
価格 Based on current price
パッケージの詳細 帯電防止袋及び板紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
頻度 9GHz ~ 18GHz P1dB 14dBm
利益 20.5dB 雑音指数 2dB
RFのタイプ 一般目的 電圧 - 供給 2.5V | 3.5V
現在-供給 88mA テスト頻度 -
マウントタイプ 表面マウント パッケージ/ケース 32-TFQFN 露出パッド
供給者のデバイスパッケージ 32-QFN （5x5）
ハイライト

IC RF

,

RF統合回路モジュール

,

RFICチップモジュール
メッセージ
製品の説明

製品詳細

一般説明

HMC516LC5は高ダイナミックレンジのGaAs PHEMT MMIC低ノイズアンプ (LNA) で,リードフリー・Pbフリー・RoHS準拠のSMTパッケージに搭載されている.HMC516LC5は20dBの小さな信号増幅,2.0 dB のノイズフィギュアで,出力 IP3 は +25 dBm です.. +13 dBmのP1dB出力により,LNAはバランス,I/Qまたは画像拒絶ミキサーのLOドライバーとしても機能できます.HMC516LC5は,表面マウント製造技術の使用を可能にします.

特徴

騒音数:2.0 dB
増幅: 20 dB
OIP3: +25 dBm
単一の電源: +3V @ 65 mA
50オムマッチした入力/出力
RoHS に準拠する 5 × 5 mm パッケージ

典型的な用途

HMC516LC5は,LNAまたはドライバアンプとして使用するのに理想的です.
• ポイント から ポイント に 通信 する ラジオ
• ポイント・ツー・マルチポイント・ラジオ&VSAT
• 試験装置とセンサー
• 軍

仕様

属性 属性値
製造者 ヒッテ人
製品カテゴリー ICチップ
シリーズ HMC516G
タイプ RF増幅器
パッケージ 切断帯 代替包装
マウントスタイル SMD/SMT
パッケージケース 32-TFQFN 露出パッド
頻度 9GHz ~ 18GHz
テクノロジー GAA
周波数範囲 9 GHzから18 GHz
チャンネル数 1 チャンネル
電圧供給 2.5V~3.5V
供給者 デバイス パッケージ 32SMT (5x5)
電流供給 88mA
利益 20.5dB
増幅器型 LNA
試験頻度 -
P1dB圧縮点 14dBm
騒音数 2dB
RFタイプ 一般的な目的
Pd-パワー・ディシピレーション 1.25W
最大動作温度 + 85C
動作温度範囲 - 40°C
稼働電源電圧 3V
稼働供給電流 65mA
動作周波数 18 GHz
NFノイズ数 2 dB
P1dB圧縮点 14 dBm
OIP3 第三順位 傍受 25 dBm
インプット・リターン・損失 10 dB

記述

RFアンプ シングル LNA 18GHz 4V 32ピン CQFN EP T/R
RF増幅器 騒音増幅器 SMT 9 - 18 GHz
