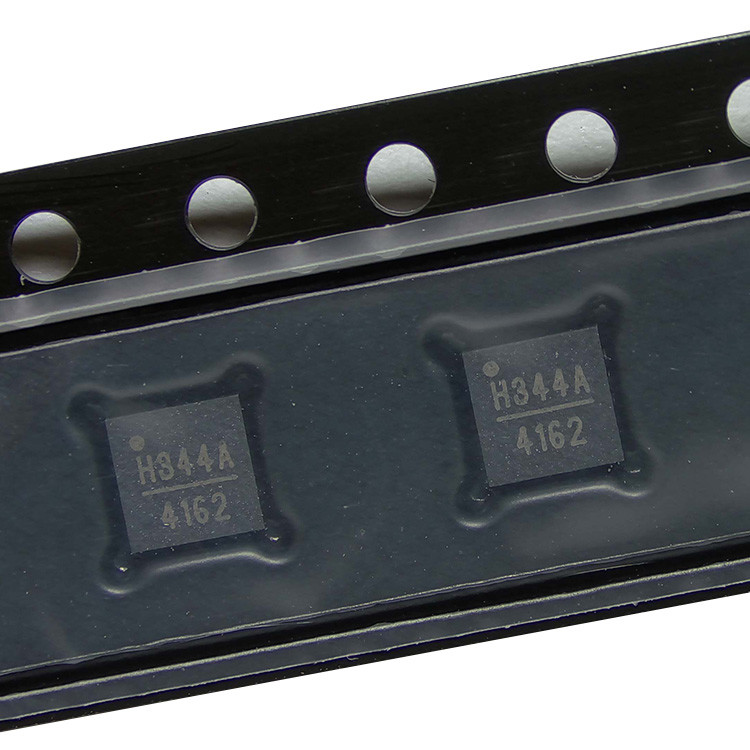

HMC344ALP3E IC RF スイッチ SP4T 8GHZ 16QFN アナログデバイス株式会社
| ブランド名 | Analog Devices Inc. |
|---|---|
| モデル番号 | HMC344ALP3E |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3~5 営業日 |
| 支払条件 | T/T |
| 供給の能力 | ストック |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| RFのタイプ | VSAT | 地勢学 | 吸収性 |
|---|---|---|---|
| 回路 | SP4T | 周波数範囲 | 0Hz ~ 8GHz |
| 分離 | 35dB | 挿入損失 | 1.9dB |
| テスト頻度 | 4GHz | P1dB | - |
| IIP3 | 40dBm | 特徴 | - |
| インピーダンス | 50ohm | 電圧 - 供給 | - |
| 動作温度 | -55℃～85℃ | マウントタイプ | 表面マウント |
| パッケージ/ケース | 16-VFQFN 露出パッド | 供給者のデバイスパッケージ | 16-QFN (3x3) |
| ハイライト | IC RF,RF統合回路モジュール,RFICチップモジュール |
||
製品の説明
製品詳細
一般説明
HMC344ALP3Eは,低コストの無鉛表面マウントパッケージのブロードバンド反射性のないGaAs MESFET SP4Tスイッチです. DCから8GHzをカバーします.このスイッチは高い隔離と低い挿入損失を提供し,HittiteのSP4Tスイッチ製品ラインの周波数カバーを拡張しますこのスイッチには,必要な論理制御線を2つに減らすボートバイナリー解読回路も含まれます.スイッチは0/-5Vの負の制御電圧を使用して動作します.固定バイアス -5Vが必要です.
特徴
ブロードバンド性能:DC-8GHz高隔離: 36 dB @ 6 GHz
低挿入損失:1.7 dB@6 GHz
統合された 2:4 TTL 解読器
16 鉛 3x3mm QFN パッケージ: 9 mm2
典型的な用途
このスイッチは DC - 8.0 GHz で使用できます50オムまたは75オムシステム:
• ブロードバンド
• 光ファイバー
• フィルター バンク を 交換 する
• 8 GHz 以下のワイヤレス
仕様
| 属性 | 属性値 |
|---|---|
| 製造者 | アナログデバイス |
| 製品カテゴリー | RF スイッチ |
| シリーズ | HMC344AG |
| パッケージ | 切断ストライプ |
| パッケージケース | 死ぬ |
| 阻力 | 50オム |
| 動作温度 | -55°C ~ 85°C |
| 特徴 | - |
| 電圧供給 | - |
| 供給者 デバイス パッケージ | 死ぬ |
| サーキット | SP4T |
| トポロジー | 吸収性 |
| P1dB圧縮点 | - |
| RFタイプ | VSAT |
| 低周波 | 0Hz |
| 周波数上位 | 8GHz |
| 隔離頻度 | 35dB @ 4GHz (典型) |
| 挿入-損失-頻度 | 1.9dB @ 4GHz |
| IIP3 | 40dBm (典型) |
記述
RF スイッチIC VSAT SP4T 8GHz 50オム 16-QFN (3x3)
RF スイッチIC DC-8 GHz SP4T-V 非反射スイッチ
