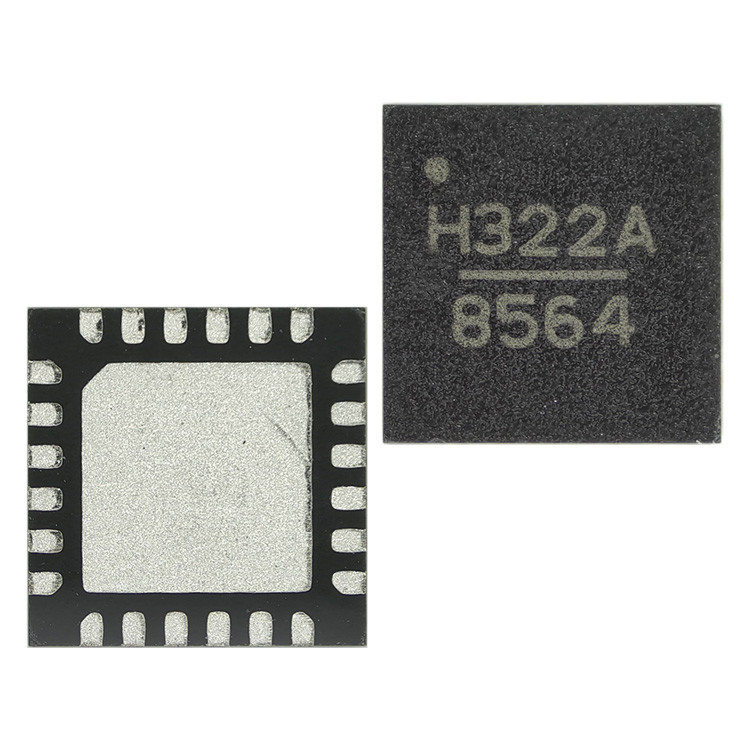

HMC322ALP4E IC RF スイッチ SP8T 8GHZ 24QFN アナログデバイス株式会社

  • HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.
ブランド名 Analog Devices Inc.
モデル番号 HMC322ALP4E
最小注文数量 1
価格 Based on current price
パッケージの詳細 帯電防止袋及び板紙箱
受渡し時間 3~5 営業日
支払条件 T/T
供給の能力 ストック

試供品およびクーポンのための私に連絡しなさい。

Whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
RFのタイプ - 地勢学 吸収性
回路 SP8T 周波数範囲 0Hz ~ 8GHz
分離 40dB 挿入損失 2.5dB
テスト頻度 6GHz,8GHz P1dB 26dBm
IIP3 40dBm 特徴 -
インピーダンス 50ohm 電圧 - 供給 -
動作温度 -40°C ~ 85°C マウントタイプ 表面マウント
パッケージ/ケース 24-VFQFN 露出パッド 供給者のデバイスパッケージ 24KFN (4x4)
ハイライト

IC RF

,

RF統合回路モジュール

,

RFICチップモジュール
メッセージ
製品の説明

製品詳細

一般説明

HMC322は ブロードバンド非反射型 GaAs MESFET SP8T スイッチチップで DCから10 GHzまでこのスイッチは高い隔離と低い挿入損失を提供し,HittiteのSP8Tスイッチ製品ラインの周波数カバーを拡張します.このスイッチには,必要な論理制御線を3つに減らすボートバイナリー解読回路も含まれます.スイッチは0/-5Vの負の制御電圧を使用して動作します.固定バイアス -5Vが必要ですすべてのデータは,半径0.025mm (1ミリ) の長さ0.5mm (20ミリ) のワイヤボンドを介して接続された50オム試験装置のチップで試験されます.

特徴

ブロードバンド性能:DC - 10.0 GHz
高隔離: >38 dB@ 4 GHz
低挿入損失: 2.0 dB @ 4 GHz
組み込み 3:8 TTL ディコーダー
サイズ: 1.45 x 1.6 x 0.10 mm

典型的な用途

HMC322は,以下に最適です.
電気通信インフラ
• マイクロ波ラジオ & VSAT
• 軍事・宇宙
• 試験器具

仕様

属性 属性値
製造者 アナログデバイス
製品カテゴリー RF スイッチ
シリーズ HMC322AG
パッケージ 切断ストライプ
単位重量 0.032741オンス
マウントスタイル SMD/SMT
パッケージケース 24-VFQFN 露出パッド
阻力 50オム
テクノロジー GAA
動作温度 -40°C ~ 85°C
特徴 -
電圧供給 -
供給者 デバイス パッケージ 24KFN (4x4)
サーキット SP8T
トポロジー 吸収性
挿入損失 2.5 dB
P1dB圧縮点 26dBm
RFタイプ -
低周波 0Hz
周波数上位 8GHz
隔離頻度 40dB @ 6GHz (典型)
挿入-損失-頻度 2.5dB @ 8GHz
IIP3 40dBm (典型)
Pd-パワー・ディシピレーション 348 mW
最大動作温度 + 85C
動作温度範囲 - 40°C
スイッチ設定 SP8T
動作周波数 DCから8 GHz
パッケージケース QFN-24
時間外 最大 150 ns
スイッチのポート オクタール
タイムマックス 150 ns
隔離外型 35 dB

記述

RF スイッチIC DC-8GHz SP8T
