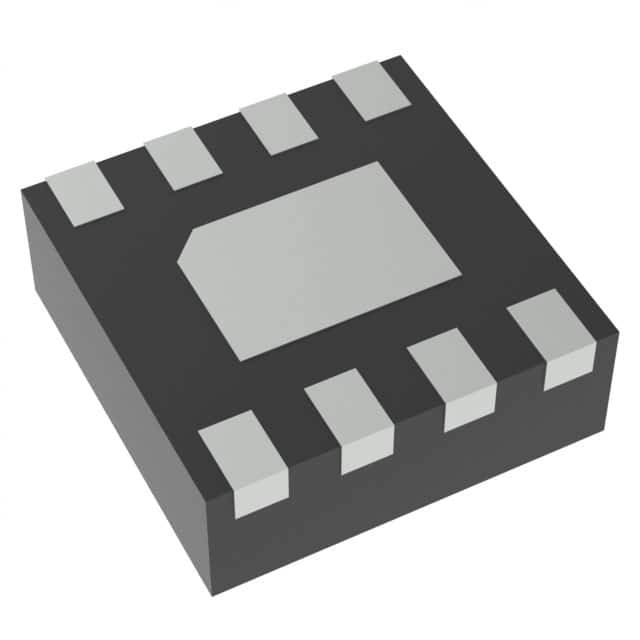

表面の台紙の時計のタイミングIC NB3L553MNR4G 200MHZ 8DFNのonsemi
| ブランド名 | onsemi |
|---|---|
| モデル番号 | NB3L553MNR4G |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| タイプ | ファン・アウト緩衝（配分） | 回路の数 | 1 |
|---|---|---|---|
| 入る比率-出力 | 1:4 | 差動-入れられる出力 | No/No |
| 入力 | LVCMOS、LVTTL | 出力 | LVCMOS、LVTTL |
| 最高頻度- | 200のMHz | 電圧-供給 | 2.375V | 5.25V |
| 実用温度 | -40°C | 85°C | タイプの取付け | 表面の台紙 |
| パッケージ/場合 | 8-VFDFN露出パッド | 製造者装置パッケージ | 8-DFN (2x2) |
| ハイライト | ICを時間を計る表面の台紙の時計,時計のタイミングIC 200MHZ,NB3L553MNR4G |
||
製品の説明
NB3L553MNR4G IC CLKの緩衝1:4 200MHZ 8DFNのonsemi
プロダクト細部
記述
NB3N511は2つの3−level選り抜き入力によって入力頻度の9選択可能な出力倍数の1発生させる時計の乗数である（S0、S1）。それは標準的な基本的なモード水晶か外部参照の刻時信号を受け入れる。Phase−Locked−Loop （PLL）のデザイン・テクニックが低いジッター、TTLのレベルのクロック出力を作り出すのに50%の使用率との200までのMHz使用されている。出力は（OE）ピンを提供される、いつ低く主張した、クロック出力入る可能にしtri−state （高いインピーダンス）に。NB3N511は水晶発振子のための要された有効な取り替えとして電子システムで一般的である
特徴
•クロック出力の頻度200までのMHz•入れられた頻度の9つの選択可能な乗数
•動作範囲:VDD = 3.3 V ±10%か5.0ボルト±5%
•低いジッターは25 ps 1シグマ（rms）の出力した
•ゼロPPMの時計の乗法の間違い
•45%の− 55%の出力使用率
•TTL/CMOSは25 mA TTLのレベル ドライブと出力した
•水晶32のMHz 5 −の範囲を基準入力
•1つの−の入れられたクロック周波数の範囲50のMHz
•OEの出力はTri−Stateの出力と可能になる
•8−Pin SOIC
•産業温度較差−40°Cへの+85°C
•これらはPb−Free装置である
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | onsemi |
| 製品カテゴリ | 時計の緩衝、運転者 |
| シリーズ | NB3L553 |
| タイプ | ファン・アウト緩衝（配分） |
| 包装 | 互い違いの包装 |
| 単位重量 | 0.001344 oz |
| 土台式 | SMD/SMT |
| パッケージ場合 | 8-VFDFNはパッドを露出した |
| 作動温度 | -40°C | 85°C |
| 土台タイプ | 表面の台紙 |
| 電圧供給 | 2.375 V | 5.25ボルト |
| 製造者装置パッケージ | 8-DFN （2x2） |
| 入力 | LVCMOS、LVTTL |
| 出力 | LVCMOS、LVTTL |
| 数の回路 | 1つの回路 |
| 入るべき出力の比率 | 1899/12/30 1:04:00 |
| 差動入力:出力 | No/No |
| 頻度最高 | 200MHz |
| 数の出力 | 4出力 |
| 最高使用可能温度 | + 85 C |
| 実用温度範囲 | - 40 C |
| 供給電圧最高 | 5.25 V |
| 供給電圧分 | 2.375 V |
| パッケージ場合 | DFN-8 EP |
| 最高入力頻度 | 200のMHz |
| 伝播遅れ最高 | 5 ns 4 ns |
記述
時計のファン・アウト緩衝（配分） IC 1:4 200MHz 8-VFDFNはパッドを露出した
1:4自動車8 Pin DFN EP T/R 1の時計のファン・アウト緩衝4-OUT
時計の緩衝1:4の時計の緩衝2.5/3.3/5 V
