EP4CE30F23C8N FPGA IC 200MHz 484 Pin 328入力/出力484FBGA 1.15V-1.25V

試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
実験室/CLBsの数 | 1803 | 論理素子/細胞の数 | 28848 |
---|---|---|---|
総RAMビット | 608256 | 入力/出力の数 | 328 |
ゲートの数 | - | 電圧-供給 | 1.15V | 1.25V |
タイプの取付け | 表面の台紙 | 実用温度 | 0°C | 85°C (TJ) |
パッケージ/場合 | 484-BGA | 製造者装置パッケージ | 484-FBGA (23x23) |
ハイライト | FPGA IC 200MHz,FPGA IC 484 Pin,EP4CE30F23C8N |
製品の説明

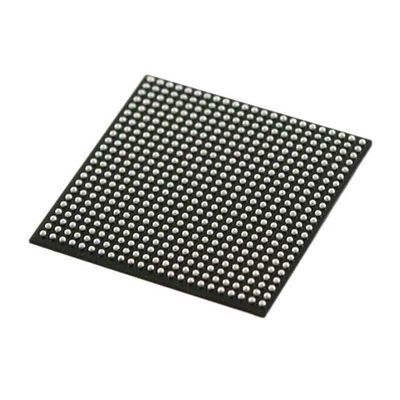

EP4CE30F23C8N IC FPGA 328入力/出力484FBGA Intel
プロダクト細部
[Altera]
Alteraの新しいCyclone® IV FPGA装置家族は、ローパワーFPGAsに低価格、トランシーバーの変形を市場今与えることのサイクロンFPGAシリーズ リーダーシップを拡張する。サイクロンIV装置は大量、費用に敏感な適用に費用を下げている間目標とされ、増加する帯域幅の条件を満たすことをシステム設計者が可能にする。
サイクロンIV装置家族の特徴
サイクロンIV装置家族は次の特徴を提供する:■低価格の、ローパワーFPGAの生地:
■150K論理素子への6K
■埋め込まれた記憶の6.3までMb
■集中的な適用を処理するDSPのための360までの18の× 18の乗数
■以下1.5 Wの合計力のための適用を繋ぐ議定書
■サイクロンIV GX装置は提供する8つまでの高速トランシーバーを提供する:
■データ転送速度3.125までGbps
■8B/10Bエンコーダー/デコーダー
■物理的なコーディングのサブレイヤー(PCS)インターフェイスへの8ビットまたは10ビット物理的な媒体の付属品(PMA)
■バイトのserializer/並直列交換回路(SERDES)
■単語のアライナ
■一致先入れ先出し法を評価しなさい
■TXはかんだ共通の公共ラジオ放送インターフェイス(CPRI)のためのスリッパを
■電気空転
■動的チャネル再構成データ転送速度のandprotocolsを大急ぎで変えることを許可する
■優秀な信号の保全性のための静的な同等化そして前重点
■チャネルのパワー消費量ごとの150 MW
■単一のトランシーバーのブロックの多数の議定書を支える適用範囲が広い時間を記録する構造
■サイクロンIV GX装置は捧げた明白なPCIのための堅いIPを(管) (PCIe提供する) GEN 1:
■×1、×2および×4車線構成
■終点および根港構成
■まで256バイトのペイロード
■1つの仮想チャネル
■2 KBの再試行の緩衝
■4 KBの受信機(Rx)の緩衝
■サイクロンIV GX装置は議定書サポートの広い範囲を提供する:
■PCIe (管) GEN 1 ×1、×2および×4 (2.5 Gbps)
■ギガビットのイーサネット(1.25 Gbps)
■CPRI (3.072までGbps)
■XAUI (3.125 Gbps)
■三重率の連続デジタル・インターフェイス(SDI) (2.97までGbps)
■連続RapidIO (3.125 Gbps)
■基本モード(3.125までGbps)
■Vによって1 (3.0までGbps)
■DisplayPort (2.7 Gbps)
■連続先端技術の付属品(SATA) (3.0までGbps)
■OBSAI (3.072までGbps)
■532までユーザーI/Os
■LVDSは840までMbps送信機(Tx)、875 Mbps Rxをインターフェイスさせる
■DDR2 SDRAMインターフェイスのためのサポート200までのMHz
■QDRII SRAMおよびDDR SDRAMのためのサポート167までのMHz
■装置ごとの8個までのphase-lockedループ(PLLs)
■商業および産業温度の等級で提供される
指定
属性 | 属性値 |
---|---|
製造業者 | Intel/Altera |
製品カテゴリ | FPGAs (システム内プログラム可能なゲート・アレー) |
シリーズ | Cyclone® IV E |
プロダクト | サイクロンIV E |
包装 | 皿 |
土台式 | SMD/SMT |
商号 | サイクロンIV |
パッケージ場合 | 484-BGA |
作動温度 | 0°C | 85°C (TJ) |
土台タイプ | 表面の台紙 |
電圧供給 | 1.15 V | 1.25ボルト |
製造者装置パッケージ | 484-FBGA (23x23) |
ゲートのIC数 | - |
数の私O | 328入力/出力 |
数の実験室CLBs | 1803 |
数の論理要素細胞 | 28848 |
全体RAMビット | 608256ビット |
最高使用可能温度 | + 70 C |
実用温度範囲 | 0 C |
作動供給電圧 | 1ボルトから1.2ボルト |
最高作動頻度 | 200のMHz |
パッケージ場合 | FBGA-484 |
入出力 | 328入力/出力 |
数の論理配列ブロック実験室 | 1803 |
数の論理要素 | 28848の論理素子 |
全体記憶 | 594 kbit |
機能多用性がある部品
形態、パッケージ、機能多用性がある部品
Part#製造業者 | 記述 | 製造業者 | 比較しなさい |
EP4CE30F23C6N プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの無鉛1つのMMピッチFBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23C6N |
EP4CE30F23I7N プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの無鉛1つのMMピッチFBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23I7N |
EP4CE30F23I7 プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの1つのMMピッチ、FBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23I7 |
EP4CE30F23C7 プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの1つのMMピッチ、FBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23C7 |
EP4CE30F23C8 プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの1つのMMピッチ、FBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23C8 |
EP4CE30F23C7N プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの無鉛1つのMMピッチFBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23C7N |
EP4CE30F23C6 プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの1つのMMピッチ、FBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23C6 |
EP4CE30F23A7N プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの無鉛1つのMMピッチFBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23A7N |
EP4CE30F23C8N プログラム可能な論理 |
システム内プログラム可能なゲート・アレー、1803 CLBs、472.5MHzの28848細胞、PBGA484、23 x 23のMMの無鉛1つのMMピッチFBGA-484の | インテル | EP4CE30F23C8N対EP4CE30F23C8N |
記述
IC FPGA 328入力/出力484FBGA
FPGAのサイクロンIV E家族28848の細胞60nmの技術1.2V 484 Pin FBGA
FPGA -システム内プログラム可能なゲート・アレーFPGA -サイクロンIV E 1803の実験室328 IOs
