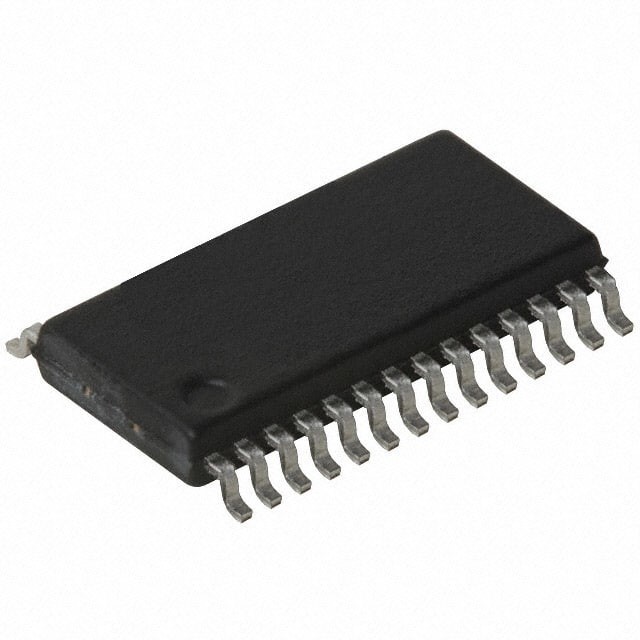

USB UARTインターフェイス集積回路FT232RL-REEL FS連続28-SSOP FTDI

記述

FT232Rは外的なEEPROM、USBの終了の抵抗器およびUSBを連続設計に簡単にし、外的な構成計算を減らす装置内の外的な水晶を要求しない統合された時計回路統合する連続UARTインターフェイス装置へUSBである。消費によって可能ように総USBの帯域幅の少しとしてUSBのホストのコントローラーを効率的に使用することを開発した。

特徴

FT232Rは次の進んだ機能が付いている連続UARTインターフェイスへUSBである:

非同期シリアル データの移動インターフェイスへの単一の破片USB。
破片で扱われる全体のUSBの議定書。USB特定のファームウェア プログラミングは要求しなかった。
十分に統合された1024は装置ディスクリプターおよびCBUS入力/出力構成を貯えるEEPROMをかんだ。
十分に統合されたUSBの終了の抵抗器。
任意クロック出力の選択と必要な外的な水晶無しの十分に統合されたクロック発振接着剤なしのインターフェイスを外的なMCUかFPGAに可能にする。
300ボーからのTTLのレベルの3 Mbaud （RS422、RS485、RS232）へのデータ転送率。
128バイト高いデータ・スループットを可能にするのに緩衝滑らかになる技術を利用する緩衝および256バイトの送信バッファを受け取るため。
FTDIのroyalty-free事実上Comの港（VCP）および直接（D2XX）運転者はUSBの運転者の開発のための条件をほとんどの場合除去する。
独特なUSB FTDIChip-ID™の特徴。
構成可能CBUS入力/出力ピン。
LEDドライブ信号を送受信しなさい。
7つか8つのデータ・ビット、1つまたは2つのストップ・ビットのためのUARTインターフェイス サポートそして異様//印/スペース/同等無し
先入れ先出し法は高いデータ・スループットのための緩衝を受け取り、送信する。
RD#およびWR#のストロボとの同期および非同期かまれた強打のインターフェイス オプション。
装置は独特なUSBの通し番号と前処理プログラムを作成されて供給した。
サポート バス動力を与えられ、self-powered、そして強力なバスはUSB構成に動力を与えた。
USB入力/出力のための統合された+3.3Vのレベル変換装置。
の間のおよび+5Vの論理+1.8VへのインターフェイスのためのUARTそしてCBUSの統合されたレベル変換装置。
本当5V/3.3V/2.8V/1.8V CMOSドライブ出力およびTTLの入力。
構成可能入力/出力ピン出力ドライブ強さ。
統合されたパワー調整回路。
十分に統合されたAVCCの供給のろ過-必要な外面のろ過無し。
UART信号の逆転の選択。
+5.25V （内部発振器）の単一の供給操作への+3.3V （外的な発振器を使用して）。
低い作動およびUSBは現在を中断する。
低いUSBの帯域幅の消費。
互換性があるUHCI/OHCI/EHCIのホストのコントローラー。
USB 2.0の全速力の互換性がある。
-40°Cへの85°Cは実用温度範囲を拡張した。
密集したPbなしの28のPinで利用できるSSOPおよびQFN-32パッケージ（迎合的なRoHS）。

適用

•RS232/RS422/RS485コンバーターへのUSB
•USBへ遺産ペリフェラルを改善すること
•細胞およびコードレス フォンUSBのデータ転送ケーブルおよびインターフェイス
•インターフェイスMCU/PLD/FPGAはUSBに設計を基づかせていた
•USBの音声および低い帯域幅のビデオ・データの移動
•USBのデータ転送へのPDA
•USBのスマート カードの読者
•USBの器械使用
•USBの産業制御
•USB MP3プレーヤー インターフェイス
•USBのフラッシュ カードの読者/作家
•セット トップ ボックスのPC - USBインターフェイス
•USBデジタル カメラ インターフェイス
•USBハードウェア変復調装置
•USBの無線変復調装置
•USBのバー コード リーダー
•USBソフトウェア/ハードウェア暗号化のドングル
