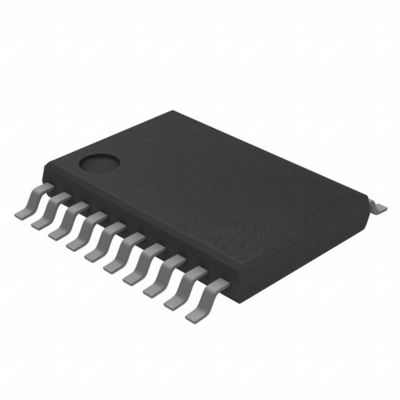

安定した100Mbps電圧訳者ICのTXB0108PWRの論理のレベルの訳者
| ブランド名 | Texas Instruments |
|---|---|
| モデル番号 | TXB0108PWR |
| 最小注文数量 | 1 |
| 価格 | Based on current price |
| パッケージの詳細 | 帯電防止袋及び板紙箱 |
| 受渡し時間 | 3-5の仕事日 |
| 支払条件 | T/T |
| 供給の能力 | 在庫 |
試供品およびクーポンのための私に連絡しなさい。
Whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 訳者のタイプ | 電圧レベル | チャネル タイプ | 二方向 |
|---|---|---|---|
| 回路の数 | 1 | 回路ごとのチャネル | 8 |
| 電圧- VCCA | 1.2 V | 3.6ボルト | 電圧- VCCB | 1.65 V | 5.5ボルト |
| 入力信号 | - | 出力信号 | - |
| 出力タイプ | トライステート、非反転 | データ転送速度 | 100Mbps |
| 実用温度 | -40°C | 85°C （TA） | 特徴 | 自動方向感知 |
| タイプの取付け | 表面の台紙 | パッケージ/場合 | 20-TSSOP （0.173"、4.40mmの幅） |
| 製造者装置パッケージ | 20-TSSOP | ||
| ハイライト | 安定した電圧訳者IC,100Mbps電圧訳者IC,TXB0108PWRの論理のレベルの訳者 |
||
製品の説明
TXB0108PWR ICの訳者BIDIR 20TSSOPテキサス・インスツルメント
プロダクト細部
記述
このnoninverting 8ビット訳者は2つの構成可能力の柵をそれぞれ特色にする。Aの港の目的はVCCAを監視することである。1.2のそして3.6ボルト間のどの源の電圧でもVCCAによって支えられる。Bの港がVCCBを監察するのに使用されている。1.65ボルトと5.5ボルト間のどの源の電圧でもVCCBに受諾可能である。これは電圧ノード1.2-V、1.5-V、1.8-V、2.5-V、3.3-Vおよび5-Vの何れか間の二方向の普遍的な低電圧翻訳を可能にする。VCCAの価値はVCCBの価値よりもっとない。
すべての出力は（OE）入力を低い出力可能にしなさい時high-impedanceなる。TXB0108のOEの入力回路はVCCAによって動力を与えられる。
この装置はIoffベースの部分的力の適用のために完全に設計されている。Ioffの回路部品は装置が転換するとき装置を通して危ない現在の逆流を除去する出力を不具にする。
パワーアップかパワーの間にhigh-impedance状態を維持するためにpulldownの抵抗器を通してOEにGNDを接続しなさい;抵抗器の最小値は運転者の現在調達の機能によって置かれる。
特徴
•1.2 Vから港の3.6ボルトおよび1.65ボルトからBの港（VCCAの≤ VCCB）の5.5ボルト
•VCC分離の特徴–どちらかのVCC入力がGNDにあれば、すべての出力はHigh-Impedance州にある
•OEはVCCAに参照された入力回路を
•低い電力の消費、4-μA最高のICC
•Ioffは部分的力モード操作を支える
•Latch-Upの性能はJESD 78のクラスごとの100 mAをII超過する
•ESDの保護はJESD 22を超過する
–港
•2000-V人間ボディ モデル（A114-B）
•1000-V満た装置モデル（C101）
– Bの港
•±15 kV人間ボディ モデル（A114-B）
•±8 kV人間ボディ モデル（A114-B） （唯一のYZPのパッケージ）
•1000-V満た装置モデル（C101）
適用
•受話器
•Smartphone
•タブレット
•デスクトップ パソコン
指定
| 属性 | 属性値 |
|---|---|
| 製造業者 | テキサス・インスツルメント |
| 製品カテゴリ | 電圧訳者、水平なベルト寄せ |
| シリーズ | TXB0108 |
| 包装 | 互い違いの包装 |
| 単位重量 | 0.002716 oz |
| 土台式 | SMD/SMT |
| パッケージ場合 | 20-TSSOP （0.173"、4.40mmの幅） |
| 作動温度 | -40°C | 85°C （TA） |
| 土台タイプ | 表面の台紙 |
| 出力タイプ | 三国から成った、非逆にされる |
| 特徴 | 自動方向感知 |
| 製造者装置パッケージ | 20-TSSOP |
| 数の回路 | 1つの回路 |
| データ レート | 100Mbps |
| 論理タイプ | 電圧レベルの訳者 |
| 訳者タイプ | 電圧レベル |
| チャネル タイプ | 二方向 |
| チャネル每回路 | 8 |
| 電圧VCCA | 1.2 V | 3.6ボルト |
| 電圧VCCB | 1.65 V | 5.5ボルト |
| 入力信号 | - |
| 出力信号 | - |
| 最高使用可能温度 | + 85 C |
| 実用温度範囲 | - 40 C |
| 供給電圧最高 | 3.6 V 5.5 V |
| 供給電圧分 | 1.2 V 1.65 V |
| パッケージ場合 | TSSOP-20 |
| 伝搬遅延 | 9.5 ns |
| Mfr | テキサス・インスツルメント |
| シリーズ | - |
| パッケージ | テープ及び巻き枠（TR）の切口テープ（CT） Digi-Reel® |
| プロダクト状態 | 活動的 |
| 数の回路 | 1 |
| 出力タイプ | 非逆になる三国から成った |
| パッケージ場合 | 20-TSSOP （0.173" 4.40mmの幅） |
| 基盤プロダクト数 | TXB0108 |
記述
電圧レベルの訳者二方向の1つの回路8チャネル100Mbps 20-TSSOP
電圧レベルの訳者20 Pin TSSOP T/R
翻訳-電圧レベルの8ビット二方向のVレベルの訳者
